> 行業(yè)資訊
擠壓比是什么意思（什么是擠壓比，擠壓比多大合適）
發(fā)布者：永裕金屬 發(fā)布時(shí)間：2022-3-11 10:20:27
擠壓比(extrusion ratio)是指擠壓筒腔的橫斷面面積同擠壓制品總橫斷面面積之比，也叫擠壓系數(shù)。
擠壓系數(shù)表示:擠壓前的制品的總橫斷面積mm2/擠壓后的制品的總橫斷面積mm2
擠壓比怎么算(舉例),擠壓比是擠壓生產(chǎn)中用于表示金屬變形量大小的參數(shù)，用λ表示：λ=Ft/ΣF1。
λ=Ft/ΣF1，此計(jì)算公式中：
Ft為錠坯在擠壓筒內(nèi)填充后的橫斷面積，mm^2；
ΣF1為擠壓制品的總橫斷面積，mm^2擠壓時(shí)金屬變形量的大小也可用變形程度ε表示：ε=λ-1。
擠壓比過(guò)大或過(guò)小有什么影響（擠壓比多大合適）？
擠壓比的選擇與合金種類、擠壓方法、產(chǎn)品性能、擠壓機(jī)能力、擠壓筒內(nèi)徑及錠坯長(zhǎng)度等因素有關(guān)。

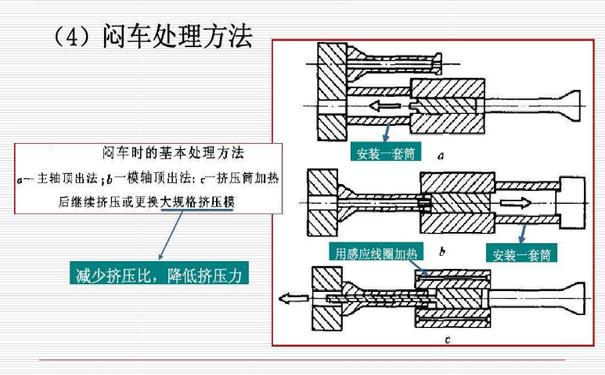

擠壓比值選用過(guò)大：擠壓機(jī)有可能因擠壓力過(guò)大而發(fā)生“悶車”，使擠壓過(guò)程不能正常進(jìn)行，甚至損壞工具，影響生產(chǎn)率。
擠壓比值選用過(guò)小：擠壓設(shè)備的能力不能得到充分利用，也不利于獲得組織和性能均勻的制品。
擠壓比從16增加到32時(shí)：Zn、Y元素含量相同的Mg-Zn-Y合金抗拉強(qiáng)度和屈服強(qiáng)度均大幅提高。其中，合金抗拉強(qiáng)度由264 MPa(擠壓比16)提高到337腳a(擠壓比32)，提高了27.7%。屈服強(qiáng)度由169MPa(擠壓比16)提高到237MPa(擠壓比32)，提高了40.3%，而延伸率卻從19.2%降至14.6%。
擠壓比為16時(shí)：Mg-Zn-Y合金微觀組織中第二相較多，呈顆粒狀分布在曠Mg基體中，因此相比擠壓態(tài)Mg-6xZn-xY合金a-Mg基體晶粒尺寸及第二相含量于擠壓比為32時(shí)的Mg-Zn-Y而言，其第二相對(duì)a-Mg基體變形阻礙作用減弱，塑性有一定提升。
擠壓比為32時(shí)：動(dòng)態(tài)析出的第二相密集地分布在晶界處，從而能夠阻礙位錯(cuò)運(yùn)動(dòng)，促進(jìn)位錯(cuò)堆積。另外，I相與a-Mg基體形成穩(wěn)定的界面，阻礙原子擴(kuò)散，抑制晶粒長(zhǎng)大。同時(shí)，Zn、Y元素含量相同的合金，擠壓比大，I相體積百分含量就多。I相粒子對(duì)晶界有很強(qiáng)的釘扎作用，能夠阻礙晶界之間的相對(duì)滑移，從而使合金的強(qiáng)度提高。
而且，擠壓比為16時(shí)，隨著Zn、Y含量的增高，I相體積百分含量也增高，合金的強(qiáng)度和延伸率都有提高。因此，I相在熱變形過(guò)程中展現(xiàn)了良好的塑性和強(qiáng)化作用。
擠壓比同變形程度的關(guān)系：
(1)擠壓比增大時(shí)，金屬流出?？椎睦щy程度會(huì)增大，擠壓力也增大；
(2)當(dāng)其他條件相同時(shí)，擠壓比增大，擠壓時(shí)錠坯外層金屬向?？琢鲃?dòng)的阻力也增大，因此使內(nèi)外部金屬流動(dòng)速度差增大，變形不均勻；
(3)但當(dāng)擠壓比增加到一定程度后，剪切變形深入到內(nèi)部，變形開(kāi)始向均勻方向轉(zhuǎn)化。研究證明，當(dāng)擠壓變形程度達(dá)到85%～90%時(shí)，擠壓金屬流動(dòng)均勻，制品內(nèi)外層的力學(xué)性能也趨于均勻。
擠壓比的選擇與合金種類、擠壓方法、產(chǎn)品性能、擠壓機(jī)能力、擠壓筒內(nèi)徑及錠坯長(zhǎng)度等因素有關(guān)。如果擠壓比值選用過(guò)大，擠壓機(jī)會(huì)因擠壓力過(guò)大而發(fā)生“悶車”，使擠壓過(guò)程不能正常進(jìn)行，甚至損壞工具，影響生產(chǎn)率。如果擠壓比值選用過(guò)小，擠壓設(shè)備的能力不能得到充分利用，也不利于獲得組織和性能均勻的制品。
擠壓比一般應(yīng)滿足下列要求：
1.一次擠壓的棒、型材≥8～12
2.軋制、拉拔、鍛造用毛坯≥5
3.二次擠壓用毛坯不限
相關(guān)新聞
- [2025.04.03]人形機(jī)器人金屬材料：鋁的應(yīng)用與市…
- [2024.12.31]小家電鋁型材
- [2024.12.05]低空經(jīng)濟(jì)無(wú)人機(jī)鋁件定制廠家：引領(lǐng)…
- [2024.12.05]無(wú)人機(jī)鋁型材定制（無(wú)人機(jī)配件）
- [2024.11.14]低空經(jīng)濟(jì)與鋁型材的關(guān)聯(lián)：探索新時(shí)…
- [2024.11.14]無(wú)人機(jī)鋁件定制：提升性能與效率的…
- [2024.11.06]同步帶傳動(dòng)設(shè)備
- [2024.11.06]功放配件外殼：鋁合金材質(zhì)的卓越之…
- [2024.11.01]鋁合金外殼定制批發(fā)
- [2024.11.01]電子產(chǎn)品鋁殼定制批量生產(chǎn)
- [2024.11.01]驅(qū)動(dòng)鋁電源盒鋁型材外殼
- [2024.10.29]電寶鋁外殼定制
- [2024.10.29]無(wú)人機(jī)鋁外殼配件定制：專業(yè)解決方…
- [2024.10.29]研磨機(jī)鋁型材合金外殼定制
- [2024.10.28]音響鋁合金機(jī)殼定制
- [2024.10.28]電源器鋁合金機(jī)殼定制：
- [2024.10.27]滑臺(tái)重載倍速鏈鋁型材：高效傳輸?shù)摹?/a>
- [2024.10.27]電源顯卡散熱器鋁型材
- [2024.10.24]梳子型鋁合金散熱器
- [2024.10.24]折疊助力車鋁型材配件定制生產(chǎn)
